Zoliapjoves traktoriuko pjovimo agregato dirzo keitimas

Sodo traktoriuko pjovimo agregato nuėmimas ir sumontavimas

Norėdami patikrinti arba pakeisti „Husqvarna“ sodo traktoriuko peilius, turėsite nuimti pjovimo agregatą, o tada vėl sumontuoti agregatą ant gaminio.

DĖMESIO! Saugumo sumetimais dirbdami su peiliais visada mūvėkite apsaugines pirštines.

Pjovimo agregato nuėmimo procedūra:

  1. Išjunkite pjovimo agregatą ir sustabdykite variklį.
  2. Nuleiskite pjovimo agregatą į žemiausią padėtį.
  3. Išsukite tris varžtus ir nuimkite kairįjį diržo gaubtą.
  4. Išsukite tris varžtus ir nuimkite dešinįjį diržo gaubtą.
  5. Norėdami sumažinti pjovimo agregato diržo įtempimą, ištraukite spyruoklę iš spyruoklės laikiklio.
  6. PASTABA. T220T modelis turi du pjovimo agregato diržus ir dvi spyruokles.
  7. Nuimkite pjovimo agregato diržą nuo variklio skriemulio.
  8. Priekinės jungties atjungimas:
    • Pašalinkite fiksatorių ir poveržlę.
    • Atjunkite priekinę jungtį nuo pjovimo agregato laikiklio.
    • Įstatykite priekinę jungtį į priekinės jungties laikiklį.
  9. Dviejų galinių jungčių atjungimas:
    • Nuo kairiosios galinės jungties priekinės dalies nuimkite fiksatorių ir poveržlę.
    • Atjunkite pjovimo agregatą nuo kairiosios galinės jungties.
    • Viena ranka patraukite ir nustatykite pjovimo aukščio svirtį į žemiausią padėtį.
    • Nuimkite fiksatorių ir poveržlę nuo dešiniosios galinės jungties priekinės dalies.
    • Atjunkite pjovimo agregatą nuo dešiniosios galinės jungties.
    • Atsargiai atleiskite pjovimo aukščio reguliavimo svirtį.
    • ĮSPĖJIMAS. Pjovimo aukščio reguliavimo mechanizme naudojama spyruoklė. Spyruoklės jėga gali sutraiškyti ir sužeisti. Laikykitės atokiau.
  10. Pjovimo aukščio reguliavimo svirtį nustatykite į aukščiausią padėtį.
  11. Stumkite apatinį kreiptuvą žemyn ir nuimkite nuo gaminio pjovimo agregatą.
Schema, kaip atjungti priekines ir galines jungtis nuo pjovimo agregato

Pjovimo agregato sumontavimo procedūra:

Pjovimo agregatą sumontuokite atvirkštine nuėmimo tvarka.

Sodo traktoriuko pjovimo agregato pavaros diržo keitimas

DĖMESIO! Jei „Husqvarna“ sodo traktoriuko pjovimo agregato pavaros diržas yra pažeistas arba praslysta, jį reikia pakeisti.

Sodo traktoriuko pjovimo agregato pavaros diržo keitimas priklauso nuo turimo gaminio modelio.

Modeliai: TC112, TC114

  1. Nuimkite pjovimo agregatą.
  2. Pašalinkite susikaupusį purvą ir žolę aplink guolių korpusus, peilių skriemulius ir nuo viršutinio pjovimo agregato paviršiaus.
  3. Išsukite varžtą (A), poveržlę (B) ir laisvosios eigos skriemulį (C).
  4. Nuimkite pjovimo agregato diržą (D) nuo pjovimo agregato peilių skriemulio.
  5. Naują pjovimo agregatą sumontuokite atvirkštine tvarka. Įsitikinkite, kad pjovimo agregato diržas yra tinkamoje padėtyje visuose diržo skriemuliuose.
  6. DĖMESIO! Patikrinkite, ar pjovimo agregato diržas nepersisukęs.
Schematinis pjovimo agregato diržo keitimo pavaizdavimas modeliams TC112, TC114 su pažymėtais komponentais (A, B, C, D)

Modeliai: TS112, TS114

  1. Nuimkite pjovimo agregatą.
  2. Pašalinkite susikaupusį purvą ir žolę aplink guolių korpusus, peilių skriemulius ir nuo viršutinio pjovimo agregato paviršiaus.
  3. Išsukite varžtą (A), poveržlę (B) ir laisvosios eigos skriemulį (C).
  4. Nuimkite pjovimo agregato diržą (D) nuo pjovimo agregato peilių skriemulio.
  5. Naują pjovimo agregatą sumontuokite atvirkštine tvarka. Įsitikinkite, kad pjovimo agregato diržas yra tinkamoje padėtyje visuose diržo skriemuliuose.
  6. DĖMESIO! Patikrinkite, ar pjovimo agregato diržas nepersisukęs.

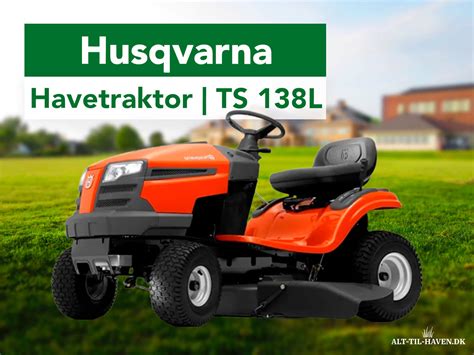

Modeliai: TS138L, TS 138

  1. Pastatykite gaminį ant lygaus paviršiaus ir įjunkite stovėjimo stabdį.
  2. Nuleiskite pjovimo agregatą į žemiausią padėtį.
  3. Nuvalykite aplink skriemulius ir ant pjovimo agregato susikaupusį purvą ir žolę.
  4. Nuimkite pavaros diržą (A) nuo sankabos skriemulio (B) ant variklio veleno.
  5. Nuimkite pavaros diržą nuo skriemulių (C) ir laisvosios eigos skriemulio (D).
  6. Uždėkite pavaros diržą (A) ant skriemulių.
  7. DĖMESIO! Tinkamai įstatykite pavaros diržą į visus pjovimo agregato skriemulių griovelius. Jei pavaros diržo neuždėsite tinkamai, jis gali būti sugadintas.
  8. Pavaros diržą uždėkite ant laisvosios eigos skriemulių (C).
  9. Uždėkite pavaros diržą ant sankabos skriemulio (D) ant variklio veleno.
  10. Nustatykite pjovimo agregatą į transportavimo padėtį.
Vizualinė instrukcija, kaip uždėti pavaros diržą ant skriemulių modeliams TS138L, TS 138

Modeliai: TC138L, TC138

  1. Pastatykite gaminį ant lygaus paviršiaus ir įjunkite stovėjimo stabdį.
  2. Nuleiskite pjovimo agregatą į žemiausią padėtį.
  3. Nuvalykite aplink skriemulius ir ant pjovimo agregato susikaupusį purvą ir žolę.
  4. Nuimkite pavaros diržą nuo sankabos skriemulio (M), skriemulio (R) ir visų laisvosios eigos skriemulių (V).
  5. Uždėkite pavaros diržą ant abiejų skriemulių (R) ir ant laisvosios eigos skriemulių (V).
  6. Uždėkite diržą ant sankabos skriemulio (M).
  7. DĖMESIO! Patikrinti, ar teisingai sumontuoti pavaros ir pjovimo agregato diržai (vietose, kur tai įmanoma).
  8. Perkelkite priedo kėlimo svirtį į aukščiausią padėtį.

Modelis: TC242TX

  1. Pastatykite gaminį ant lygaus paviršiaus ir įjunkite stovėjimo stabdį.
  2. Nuleiskite pjovimo agregatą į žemiausią padėtį.
  3. Nuvalykite aplink skriemulius ir ant pjovimo agregato susikaupusį purvą ir žolę.
  4. Nuimkite pavaros diržą (A) nuo sankabos skriemulio (B) ant variklio veleno.
  5. Nuimkite pavaros diržą nuo skriemulių (C) ir laisvosios eigos skriemulio (D).
  6. Uždėkite pavaros diržą (A) ant skriemulių.
  7. DĖMESIO! Tinkamai įstatykite pavaros diržą į visus pjovimo agregato skriemulių griovelius. Jei pavaros diržo neuždėsite tinkamai, jis gali būti sugadintas.
  8. PASTABA. Norėdami sulygiuoti su skriemuliais, pavaros diržą turite pasukti 180° 2 padėtyse (X).
